Waarom kiezen voor precisiestroomdistributie voor een datacenter?

Een datacenter kan een gezonde UPS hebben, goede rack-PDU's en geen actieve alarmen. Vervolgens ontdekt u een zwaarbelast vertakkingscircuit tijdens een uitbreiding, een uitschakeling van een stroomonderbreker na een onderhoudswijziging of een probleem met het energieverbruik dat niemand aan een kast kan toewijzen. Het zwakke punt is vaak niet de opwekking of back-upstroom. Het is de distributielaag tussen de bron- en de IT-racks.

Het korte antwoord: kiesPrecisie stroomverdelingwanneer u de stroom moet zien, alarmeren en beheren op kast- en vertakkingsniveau, in plaats van de distributie te behandelen als een passief elektrisch paneel. Dankzij dit inzicht kunnen operators onbalans in de belasting eerder opsporen, de beschikbare capaciteit met beter bewijsmateriaal plannen en fouten isoleren zonder te raden welke stroomafwaartse circuits worden beïnvloed.

Kies voor precisiedistributie wanneer de kast – en niet alleen het rack – belastingsrisico's en energieverbruik moet blootstellen

Een conventionele verdeelkast levert elektriciteit. Een intelligente stroomverdeelkast rapporteert bovendien wat ermee gebeurt. Dat onderscheid wordt van belang zodra een serverruimte voldoende circuits, kasten, huurders of veranderende werklasten heeft, zodat een spreadsheet en af ​​en toe een meterstand niet langer het volledige verhaal vertellen.

Precisieverdeelkasten plaatsen de monitoring op het punt waar een bron is opgedeeld in uitgaande circuits. Stroom, spanning, vermogen, energie, onderbrekerstatus en alarmcondities kunnen worden verzameld in de kast en, indien geconfigureerd, per vestiging. In plaats van te leren over een overbelast circuit nadat een onderbreker is geopend, kan uw team bedrijfsdrempels instellen en een stijgende belasting onderzoeken voordat deze uitvalt.

Het voordeel is niet alleen meer data. Het is bruikbare verantwoording. Energiemonitoring op kastniveau kan helpen een beladen kast te onderscheiden van een kast die alleen geladen lijkt vanwege een brede aflezing op kamerniveau. Informatie op brancheniveau maakt capaciteitsbesprekingen ook gedisciplineerder: operaties kunnen het daadwerkelijke circuitgedrag beoordelen voordat een nieuw rack wordt goedgekeurd, in plaats van te vertrouwen op aannames op het typeplaatje.

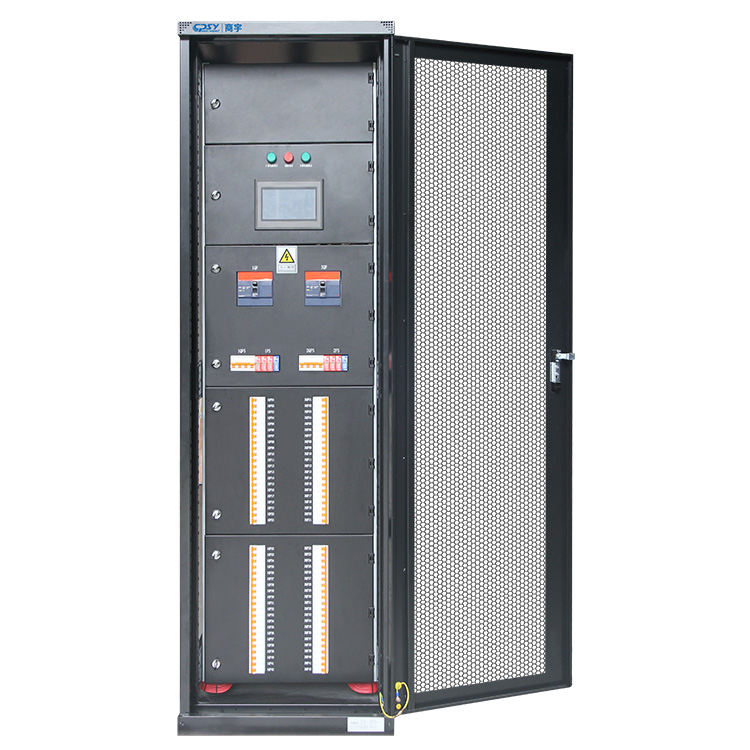

CPSY positioneert zijnprecisie stroomverdeelkastenals terminaldistributieapparatuur voor datacentra en computerruimtes. De aangegeven configuraties omvatten configureerbare vertakte circuits, aftakkingsbewaking, alarmen, een 7-inch touchscreen HMI en Modbus-communicatie. Deze functies zijn alleen nuttig als ze correct in gebruik worden genomen en door iemand worden beoordeeld. Een aanraakscherm is geen vervanging voor het bezit van alarmen, nulmetingen of een proces voor wijzigingsbeheer.

Hoe intelligente filiaalmonitoring snellere, beter geïnformeerde energieactiviteiten ondersteunt

Branchemonitoring werkt omdat het het zoekgebied verkleint. Een bronniveaumeter kan bevestigen dat een UPS-uitgang of -kast meer belasting draagt ​​dan verwacht. Het kan niet noodzakelijkerwijs aantonen welk uitgaand circuit is gewijzigd, of een fase onevenredige stroom voert, of dat een bepaalde tak zijn bedrijfslimiet nadert. Gegevens per vestiging bieden de operator een praktisch startpunt.

Dat is van belang tijdens drie veelvoorkomende evenementen. Ten eerste een capaciteitsaanvraag: het facilitaire team kan de beoogde kast en de beschikbare circuits beoordelen voordat apparatuur wordt goedgekeurd. Ten tweede een onderbrekeralarm: het personeel kan het getroffen filiaal en de daaraan toegewezen ladingen identificeren, zonder simpelweg een onder spanning staande kast te hoeven openen om het te onderzoeken. Ten derde een efficiëntiebeoordeling: energiegegevens kunnen worden vergeleken tussen kasten, zones of klanttoewijzingen waar het meetplan dit ondersteunt.

Communicatie op afstand maakt deel uit van de bedrijfswaarde. Modbus kan geselecteerde kastinformatie overbrengen naar een gebouwbeheersysteem, DCIM-platform of locatiebewakingssysteem, op voorwaarde dat de integrator de registers in kaart brengt, punten consistent benoemt en het alarmgedrag test. Een kast-HMI is waardevol voor de apparatuur, maar is niet voldoende voor een verlichtingsvoorziening. Omgekeerd is centrale monitoring geen reden om lokale indicatie achterwege te laten; technici die voor de kast werken, hebben tijdens onderhoud een duidelijke status nodig.

Er is een limiet. Elektrische monitoring rapporteert elektrische omstandigheden, niet de status van de serverapplicatie. Het kan ook geen onjuiste circuitlabels, ongedocumenteerde bewegingen of een slecht ontworpen stroomafwaartse topologie compenseren. Goede data worden snel misleidend als het as-built schema niet klopt.

Waar nauwkeurige stroomverdeling de grootste operationele waarde oplevert

Het rendement is het sterkst wanneer de stroom regelmatig verandert, downtime reële kosten met zich meebrengt, of wanneer een team capaciteitsbeslissingen tegenover meer dan één stakeholder moet verdedigen. Financiële, telecommunicatie-, ondernemings- en overheidscomputerruimtes passen allemaal in dat patroon en daarom zijn het veelgebruikte toepassingen voor deze apparatuurklasse.

De groei van AI en de hoge IT-belasting maken zichtbaarheid op brancheniveau tot een planningsvereiste

AI en andere rekenintensieve implementaties kunnen het belastingsprofiel van een ruimte sneller veranderen dan traditionele zakelijke IT. Nieuwe racks met hoge dichtheid kunnen in clusters arriveren, en de praktische beperking is vaak een bepaald distributietraject, en niet de totale nutsvoorziening. Uit lezingen van het kabinet en de afdelingen blijkt waar de macht al geconcentreerd is en waar nieuwe apparatuur een ongelijke last zou veroorzaken.

Dit is geen argument dat elke kamer dezelfde architectuur nodig heeft. Voor sommige faciliteiten zijn stroomopwaartse wijzigingen, meer kasten of een herziene rackindeling nodig voordat extra belasting kan worden geaccepteerd. Precisiemonitoring maakt die beslissing eerder zichtbaar. Het creëert geen capaciteit die het elektrische ontwerp nooit heeft geboden.

Door UPS ondersteunde serverruimtes hebben een duidelijke, controleerbare distributielaag tussen bron en rack nodig

Een UPS beschermt een kritiek bronpad, maar operators moeten nog steeds begrijpen hoe die beschermde output wordt verdeeld. Een monitorbare kast tussen de UPS en de racklaag helpt de broncapaciteit te koppelen aan het daadwerkelijke downstreamverbruik. Tijdens een onderhoudsbypassplan of een storingsbeoordeling is die relatie veel gemakkelijker te documenteren wanneer circuits, kastbelastingen en alarmen zichtbaar zijn in één distributielaag.

CPSY somt capaciteitsopties van 20–300 kVA op voor zijn categorie precisieverdeelkasten, samen met meerdere opties voor nominale spanning en ingangsstroom. U moet deze bereiken als uitgangspunt beschouwen en niet als een selectiesnelkoppeling. Het vereiste stroomopwaartse systeem, de beschikbare foutstroom, het stroomafwaartse laadplan en de lokale elektrische vereisten bepalen de geschikte configuratie.

Precisie-stroomverdeelkast versus rack-PDU versus conventioneel paneel

Deze producten worden vaak behandeld als vervangers. Dat zijn ze niet. Elk bedient een ander punt in de energieketen, en een goed ontworpen datacenter kan ze alle drie gebruiken.

Wat een rack-PDU kan monitoren – en wat deze op kastniveau niet kan vervangen

Een rack-PDU bevindt zich dicht bij IT-apparatuur en kan, afhankelijk van het ontwerp, voorzien in rack-, outlet- of outlet-groepmeting en -schakeling. Dat is waardevol voor het identificeren van het verbruik op apparaatniveau en het controleren van stopcontacten. Het kan de weergave op kastniveau van uitgaande feeder- en vertakte circuitomstandigheden over meerdere racks niet vervangen. Het biedt ook niet dezelfde distributiefunctie, onderbrekeropstelling of fysieke interface met de stroomopwaartse bron.

Als de vraag is: "Welke server gebruikt stroom?" een rack-PDU is wellicht het betere instrument. Als de vraag luidt: “Welke kasttak nadert zijn limiet en welke rackgroep bevindt zich stroomafwaarts?” een precisieverdeelkast is de relevantere laag.

Wanneer een conventioneel paneel voor distributie zorgt, maar niet voldoende zicht op de bediening

Een conventioneel paneel kan een verstandige keuze zijn voor stabiele, minder complexe ruimtes waar lokale elektriciteitsdistributie de belangrijkste vereiste is en monitoring operationeel niet noodzakelijk is. Het wordt moeilijker om te verdedigen in een kritieke ruimte wanneer operators filiaalalarmen, energierapportage, status op afstand of een gecontroleerde interface voor capaciteitsbeheer nodig hebben.

De kostenafweging is reëel. Intelligente kasten voegen meters, communicatiehardware, configuratiewerk en inbedrijfstellingsvereisten toe. Het kopen van deze functies voor een kleine statische ruimte die nooit zal worden bewaakt, is verspilling. Het kopen van een basispaneel voor een veranderende kritieke omgeving kan later duurder uitvallen, vooral als het achteraf inbouwen downtime of een vervangende kast vereist.

Stem de railarchitectuur, uitgaande circuits, bewakingsinterfaces en installatievoorwaarden af ​​op het project

Begin met het diagram met één lijn, niet met een kastbrochure. Bevestig de bronopstelling, spanning, aardingsmethode, foutplichtvereisten en beoogde kriticiteit van stroomafwaartse belastingen. In Amerikaanse projecten is 208V-distributie gebruikelijk in veel IT-omgevingen, maar u moet de daadwerkelijke architectuur van de locatie en de apparatuurinputs afstemmen in plaats van te selecteren op basis van de marktgewoonten.

Busbar-architectuur verandert de discussie over veerkracht en onderhoud. CPSY biedt opties voor enkele of dubbele rail in deze productcategorie. Een opstelling met dubbele rail kan een ontwerp ondersteunen dat afzonderlijke voedingspaden nodig heeft, maar is niet automatisch redundant. Echte redundantie hangt af van het hele systeem: onafhankelijke stroomopwaartse bronnen waar nodig, overdrachtsstrategie, stroomafwaartse apparatuur met geschikte dual-cord-opstellingen en gedisciplineerde circuittoewijzing.

Specificeer uitgaande circuits vanuit een rek- en laadplan. Vraag welke circuits nu nodig zijn, welke posities gereserveerd zijn, hoe onderbrekers worden geïdentificeerd en welke monitoringgranulariteit vereist is. Vermijd het om op de eerste dag elke beschikbare manier te vullen, alleen maar omdat de kast ruimte heeft. Fysieke reservecapaciteit, elektrische reservecapaciteit en bewaakte reservecapaciteit zijn niet hetzelfde.

Integratie verdient evenveel aandacht. Bepaal welke waarden het monitoringplatform moeten bereiken, wie eigenaar is van alarmdrempels, wat er gebeurt bij communicatieverlies en hoe labels overeenkomen met DCIM- of BMS-puntnamen. Controleer de afmetingen van de behuizing, de toegangsafstanden, de richting van de kabelingang, de hitteomstandigheden en de toegang voor onderhoud voordat de kast de locatie bereikt. Een geschikte kast kan nog steeds een slechte installatie worden als een aansluiting aan de achterkant wordt geblokkeerd door een muur of kabelgoot.

Voor projecten waarvoor configureerbare distributie en monitoring nodig is, bekijkt u de beschikbareOpties voor stroomverdeelkast voor datacentersmet de elektrotechnisch ingenieur en het inbedrijfstellingsteam – niet alleen met het inkoopteam.

Controlelijst voor datacenterdistributiekasten: vragen over elektriciteit, integratie, behuizing en naleving die u moet verifiëren

• Elektrisch:Komt de kast overeen met de spanning op de locatie, de broncapaciteit, de aardingsaanpak, de foutplichtvereiste en het geplande aantal uitgaande circuits? Zijn de nominale waarden van de stroomonderbrekers en de circuittoewijzingen gedocumenteerd?
• Architectuur:Is enkele of dubbele rail geschikt voor het eigenlijke eenlijnsschema? Als er aanspraak wordt gemaakt op veerkracht, is dan het gehele traject upstream-naar-rack beoordeeld en niet alleen de kast?
• Toezicht:Welke kast- en aftakkingsafmetingen zijn vereist? Zijn alarmen, gebeurtenisregistraties, lokale HMI-toegang en Modbus-punten gedefinieerd vóór de inbedrijfstelling?
• Integratie:Zal het BMS-, DCIM- of sitemonitoringplatform nuttige, benoemde punten ontvangen, en niet alleen een generieke communicatieverbinding? Wie test alarmen bij communicatieverlies?
• Installatie:Worden afmetingen, gewicht, vloerbelasting, toegang aan de voor- en achterkant, kabelinvoer, omgevingsomstandigheden en onderhoudsafstanden bevestigd aan de hand van de indeling van de ruimte?
• Naleving:Welke vermeldingen, certificeringen en lokale codegoedkeuringen zijn vereist door de bevoegde autoriteit en de projectspecificatie? Ga er niet vanuit dat een certificering die voor het assortiment van een fabrikant wordt vermeld, op elke geconfigureerde kast van toepassing is. Controleer de documenten voor de exacte eenheid.
• Ondersteuning en administratie:Ontvangt u een éénregelig schema, een schakelschema, een instellingenrecord, een communicatiekaart en as-built-labels? Deze documenten bepalen of nauwkeurige stroomverdeling nuttig blijft nadat het inbedrijfstellingsteam is vertrokken.

A door takken bewaakte stroomverdeelkastverdient zijn plaats wanneer het team deze antwoorden zal gebruiken om de faciliteit met minder aannames te runnen.
