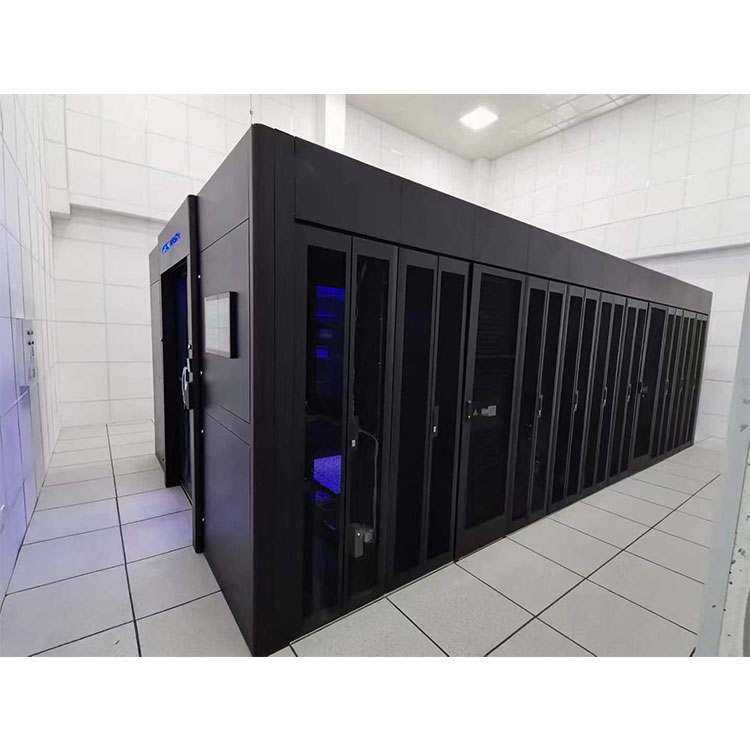

CPSY® heeft een nieuw ontwerpconcept gelanceerd van een duurzame kamertype modulaire datacenter-algemene computerruimte-oplossing om te voldoen aan de bouwbehoeften van kleine computerruimtes zoals de overheid, de financiële sector, filialen van exploitanten, de eigen computerruimtes van kleine en middelgrote ondernemingen, gemarginaliseerd datacenters, 5G-basisstations, enz. Het datacenter met micromodules van de nieuwe generatie maakt gebruik van een "gestandaardiseerd" ontwerpconcept, standaard geïntegreerde producten zijn geïntegreerd in uitgebreide kasten. Alle componenten zijn vooraf ontworpen, vooraf geïnstalleerd en vooraf gedebugd in de fabriek. Ze worden als eenheid verpakt en getransporteerd in EC/IT-kasten. Installatie ter plaatse vereist slechts een eenvoudige kastcombinatie en algehele constructie. Het duurt slechts 5 uur. De module heeft een afgedicht ontwerp van warme en koude gangpaden om stofdichte en geluidsreductie-effecten te bereiken. De IT-kasten aan beide zijden zijn flexibel uitbreidbaar en kunnen in combinatie-eenheden worden gekopieerd en uitgebreid.
Als professionele fabrikant willen wij u een modulair datacenter van het kamertype aanbieden. Voor het insluiten van gangpaden in datacenters moeten kasten worden uitgelijnd in een lay-out met warme gangpaden/koude gangpaden. Insluitingspanelen of -strips creëren een zone om de toevoerlucht van de server (cold aisle containment) of afvoerlucht (hot aisle containment) te isoleren. Door te voorkomen dat toevoer- en afvoerlucht zich vermengen, kunt u de capaciteit en de koelefficiëntie van uw koelinfrastructuur aanzienlijk vergroten. Elke locatie zal anders zijn als er rekening wordt gehouden met de omstandigheden, de koelinfrastructuur, de rackdichtheid en andere factoren.
De multifunctionele kast, speciaal ontwikkeld voor grote, middelgrote en kleine datacenters, heeft de voordelen van een solide structuur, een sterk draagvermogen, een nobel en elegant en een geprefabriceerd structureel ontwerp. De kast integreert drie belangrijke oplossingen (stroombeheeroplossing, kabelbeheeroplossing, oplossing voor warmtedissipatiebeheer), die kunnen worden gebruikt als infrastructuur voor de installatie van modulaire apparatuur, stroomverdeelkasten van het kasttype, in een rek gemonteerde accubakken en in een kast geïntegreerde gebruikersapparatuur . Stroomverdeling, UPS, accubak en bewakingssysteem besparen aanzienlijk op de ruimte in de apparatuurruimte.
CPSY channel containment-systemen zijn ontworpen om de voorspelbaarheid, capaciteit en efficiëntie van de koeling op rack-, rij- of kamerniveau te maximaliseren. Aisle containment-systemen zijn slimme thermische containment-oplossingen die zijn ontworpen om de efficiëntie van het koelsysteem te verhogen en tegelijkertijd kritische IT-apparatuur en personeel te beschermen. CPSY minimaliseert de vermenging van warme en koude lucht in IT-omgevingen.
Uitrusting systeem | Item | Parameter |
Systeem | Dimensies | 1200 mm brede gesloten koude/warme gangkast met dubbele rij aanbevolen maximale afmetingen: 1400(L)*3600(B)*2300(H)mm, hoogte van 2600mm nadat het dakraam is omgedraaid. |
NO.kasten met één module | ≤48 | |
Stroomverbruik kast | Ontwerp stroomverbruik 5 ~ 8 kW, maximale ondersteuning 14 kW | |
Stroomverbruik van de module | ≤180KW | |
Werkomgeving | -30℃~45℃ | |
Hoogte | 0 ~ 1000 m (meer dan 1000 m heeft reductie nodig) | |
Installatie methode | Vloerinstallatie, kan met of zonder antistatische vloer worden geïnstalleerd | |
Kastje | Dimensies | 600(B)*1200(D)*2000(H)mm, neem contact op met de Shangyu-fabriek voor andere afmetingen |
Beschikbare ruimte | 42U | |
Dampsnelheid | 80% | |
Statische belasting | 1800KG | |
Seismische beoordeling | Aardbeving met magnitude 9 | |
Milieucertificering | RoHS | |
IP-klasse | IP20 | |
Gesloten doorgang | Dakraam | kanteldakraam, platdakraam, vast dakraam, breedte: 300(600)mm, Neem contact op met de Shangyu-fabriek voor andere afmetingen |
Einddeur | Handmatige omkeerdeur, automatische vertaaldeur | |
Kabelbaan | Kabelgoot van plaatstaal in bergvorm | |
Baseren | Kastbasis, Kanaalbasis (installatie van antistatische vloer) | |
Vloer | Antistatische vloer van calciumsulfaat | |
Machtsverdeling | Dimensies | 600(B)*1200(D)*2000(H)mm, neem contact op met de Shangyu-fabriek voor andere afmetingen |
Nominale ingang van UPS | 380VAC/400VAC/415VAC (3-fasen 5-draads), 50/60Hz, PF=0,99 | |
Nominaal UPS-vermogen | 80~300kVA | |
UPS-voedingsmodule | 20kVA/30kVA | |
Accu | 38AH ~ 250AH (12V) klepgeregelde loodzuuraccu, neem contact op met de Shangyu-fabriek voor andere specificaties | |
Distributie kabinet | Ingang: 100A~630A; 380VAC/400VAC/415VAC (3-fasen, 5-draads); 50/60 Hz | |
Uitgang: Meerkanaals 10~63A/3P (1P) optioneel, neem contact op met de Shangyu-fabriek voor specifieke configuratie | ||
PDU | 32A-ingang, 8 ~ 24 bit C13 (C19) nationale standaardaansluiting optioneel, optionele bliksembeveiligingscomponenten en intelligent intelligente communicatiecomponenten, enz. |
|
Detectiefunctie | Status hoofd- en shuntschakelaar, spanning, stroom, arbeidsfactor, harmonischen, stroomverbruik, enz. | |
IP-klasse | IP20 | |
Koelsysteem | Airco Dimensies |
300(B)*1200(D)*2000(H)mm |
600(B)*1200(D)*2000(H)mm | ||
Koelcapaciteit | Koeling tussen rijen: 13 ~ 40 kW | |
Koeling op kamerniveau: 8~102 kW | ||
Invoer | 3-fasig 380VAC, 50Hz | |
Luchttoevoermodus | Horizontale luchttoevoer, luchttoevoer naar boven en luchttoevoer naar beneden | |
Isolatie methode | Gesloten koud/warm gangpad | |
IP-klasse | IP20 | |
beveiligingssysteem | Milieu Controle | Temperatuur en vochtigheid, rookdetectie, slimme toegangscontrole, high-definition camera, waterlekkage, vierkleurig omgevingslicht |
Toezicht houden | Stroomvoorziening, accu, stroomverdeling, airconditioning |

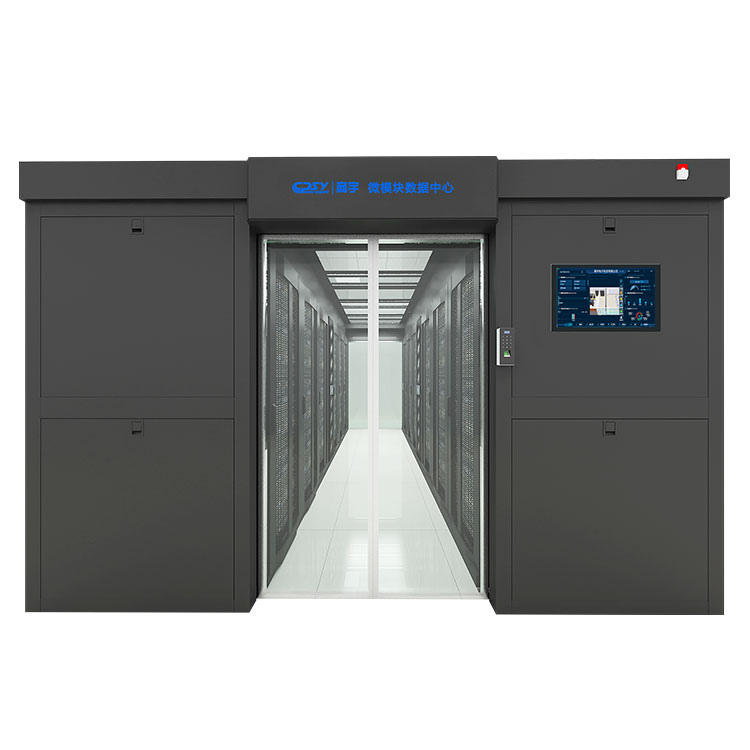

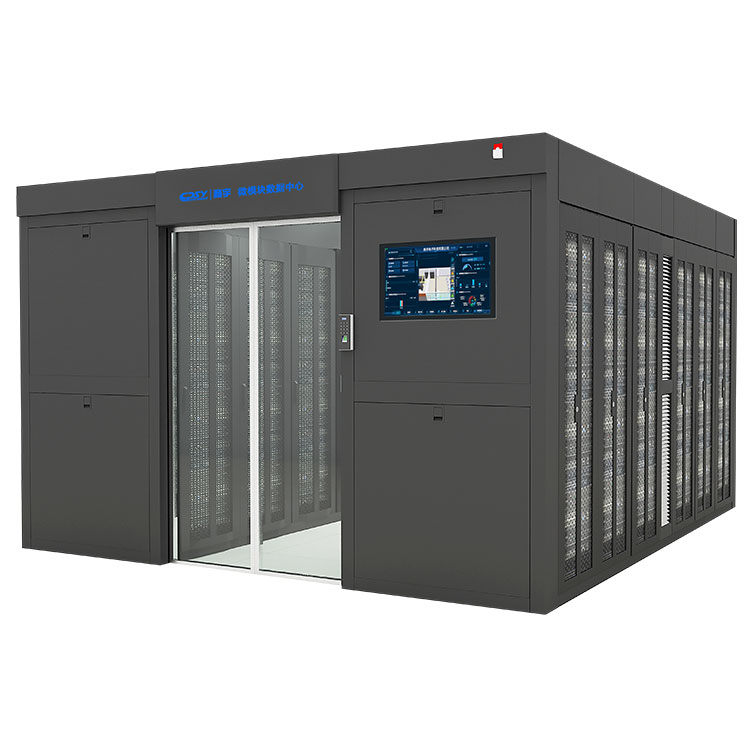

CPSY® kamertype modulair datacenter
Draagvermogen: statische belasting 1000 kg
Beschermingsniveau: IP20
Normen: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Certificering: CE, RoHS, UL
--Eenvoudig: gebruik lokale vingerafdruk en kaartbeweging om in te loggen en de deur te openen, waardoor het niet meer nodig is om het wachtwoord handmatig in te voeren, wat handig en snel is. Het intelligente monitoringsysteem kan snel fouten lokaliseren en programma's op afstand upgraden zonder dat u naar de locatie hoeft te gaan voor verwerking. Hot-swappable modus, zaken worden niet onderbroken, standaard APP-functie voor mobiele telefoons, slechts één mobiele telefoon kan worden gebruikt om de computerruimte te bewaken, waardoor onbeheerde werking wordt bereikt!
---Betrouwbaar: het onafhankelijke monitoringsysteem kan taken op een gerichte manier verzenden, de werkings- en onderhoudsefficiëntie verbeteren, transmissiesignalen van rookalarmen detecteren en verbinding maken met brandbeveiliging om de veiligheid van de computerruimte te garanderen!
---- Efficiënt: rekkoelsysteem, DC-koeling met variabele frequentie, volledig gesloten warm- en koudkanaalontwerp, energiezuiniger en milieuvriendelijker, kan de installatieruimte van een kast besparen en de PUE-waarde is minder dan 1,3.
Industriële omgevingen, medische faciliteiten, laboratoriumapparatuur, enz. zijn belangrijke apparatuur voor stroomvoorziening en bescherming.
wolk
telecommunicatie
edge-computergebruik
Content Delivery Network
Internet datacenter
Vervoerder datacenter
Andere bedrijfsdatacenters
Datacenters voor diverse industrieën (financiën, overheid, energie, medisch, etc.)
In vergelijking met collega's biedt de CPSY® SPR-serie rackgemonteerde koel-airconditioner de volgende voordelen:
Bouwkostenbesparing tot 35%
Bespaar tot 40% op de initiële investering
Vergeleken met airconditioners met vaste frequentie kan het jaarlijkse energiebesparingspercentage van airconditioners met variabele frequentie oplopen tot 29%.
Het maakt gebruik van geavanceerde frequentieomzettingstechnologie en maakt gebruik van het milieuvriendelijke koelmiddel R410A.
De modulaire UPS van 80-300 kVA kan flexibel worden geconfigureerd volgens de systeemstroomvoorzieningsbehoeften van de klant.
Met behulp van voorgehard glas van 5 mm voor verlichting bereikt de verlichtingssnelheid 91%, hoge mechanische sterkte en goede doorlaatbaarheid
De basis van de kast is gemaakt van 2,0 mm dikke koudgewalste stalen platen die zijn gebogen en gelast, met een draagvermogen van meer dan 1500 kg.
Hoogefficiënte componenten zoals compressoren met variabele frequentie, EC-ventilatoren en groene koelmiddelen.

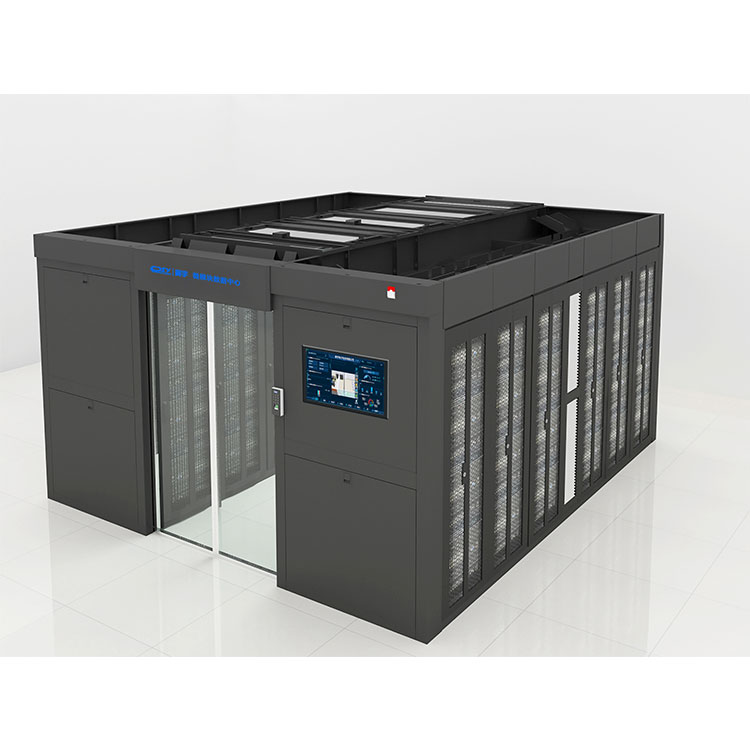

Het beweegbare schuifdak opent in een hoek van 90° en beschikt over een bufferbegrenzer die gebruikt kan worden voor geluidsreductie en positionering.
Hot aisle containment verbetert de koelefficiëntie verder, waardoor de UPS zelfs bij 30% lichte belasting tot 95% efficiëntie kan leveren.
Automatische deurstructuur + toegangscontrolesysteem, dat in geval van nood van binnen naar buiten kan worden geopend.
De bouw van traditionele datacenters duurt 18 tot 24 maanden, terwijl containerdatacenters flexibel en schaalbaar zijn en in slechts enkele weken of maanden kunnen worden ingezet om aan de snelgroeiende IT-behoeften te voldoen.
