Volgens de professionele fabrikant is de CPSY® CPY-serie modulaire UPS met gescheiden componenten, ook wel gedecentraliseerde technologie genoemd, de enige mogelijkheid om te werken zonder het risico van een “single point of fail”. Elke UPS-module heeft een elektronische gelijkrichter, omvormer, statische bypass-schakelaar, terugvoedingsbeveiliging, batterijzekering en LCD-display met besturingslogica om een autonome werking te garanderen.
CPSY ® is een van de top 10 grootste modulaire UPS-fabrikanten in China. Met een enorme fabriek, meer dan 200 werknemers en meer dan 11 jaar ervaring in R&D, waarbij verschillende soorten UPS voor wereldwijde klanten worden geproduceerd, zijn we getuige geweest van het grote succes dat onze klanten op de markt hadden geboekt.
CPSY® CPY-serie 10-600K modulaire UPS is een echt online, statisch, driefasig, hoogfrequent micro-modulair ups-systeem. Met behulp van IGBT-stroomconversietechnologie, ABM intelligent batterijbeheersysteem en andere werelden. De hele efficiëntie is groter dan 94,5%. Vermogensfactorbereik van 0,9 tot 1.
Technische parameters CPY-30-serie | ||||||
Modelnr. | CPY3090-15U/30U | CPY30120-30U | CPY30120-42U | CPY30180-30U | CPY30210-42U | CPY30300-42U |
Kastcapaciteit | 90KVA/90KW | 120KVA/120KW | 120KVA/120KW | 180KVA/180KW | 210KVA/210KW | 300KVA/300KW |
IP/OP mode | 3 fase in/3 fase uit | |||||
Manier van werken | Online dubbele conversie | |||||
installatie type | Torentype | |||||
Invoerparameters | ||||||
Nominale ingangsspanning | 380V/400V/415VAC | |||||
Ingangsspanningsbereik | Nominale resistieve belasting bij volledige belasting: 305 ~ 478VAC; nominale weerstandsbelasting lager dan 70%: 208~304VAC | |||||
Ingangsfrequentiebereik | 40-72 Hz | |||||
ingangsvermogensfactor | 0.99 | |||||
blanco invoeren | Standaard (ingebouwd) | koperen staaf | ||||
Voer de open specificatie in | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Uitvoerparameters | ||||||
Nominale uitgangsspanning | 380V/400V/415VAC | |||||
Uitgangsfrequentiebereik | 50/60 Hz automatische detectie | |||||
uitgangsvermogensfactor | 1 | |||||
Crest-factor | 3:01 | |||||
THDv | ≤2% (lineaire belasting); ≤4% (niet-lineaire belasting) | |||||
conversie tijd | 0 ms | |||||
overbelastingscapaciteit | 105%~110% 60min;110%~125% 10min;126%~150% 1min;≥150%, 200ms beurt om te omzeilen | |||||
uitgangsstroomonderbreker | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Specificaties uitgangsstroomonderbreker | koperen staaf | |||||
Batterijparameters | ||||||
Type batterij | VRLA-batterij | |||||
batterij voltage | Standaard 384VDC (384V/432V/480VDC instelbaar), dat wil zeggen de standaard 32 cellen (32/36/40 cellen instelbaar), met een middenlijn van de batterij | |||||
oplaadstroom | Elke voedingsmodule kan worden aangepast tot 8A | |||||
batterij geopend | geen | |||||
DC-koudestartfunctie | ondersteuning (Raadpleeg de regionale voorverkoop voordat u een bestelling plaatst) | |||||
Geen batterij-aan-functie | steun | |||||
Systeemparameters en standaarden | ||||||
Machine-efficiëntie | 95,0% | |||||
Veiligheidstype | EN 62040-1 | |||||
Elektromagnetische compabiliteit | EN 62040-2 | |||||
Overspanningsbeveiliging | IEC 61000-4-5 | |||||
Relevante certificering | TLC/energiebesparende certificering/CE | |||||
mate van bescherming | IP20 | |||||
Functie | ||||||
EPO | steun | |||||
ECO | steun | |||||
Inkomende oproep start automatisch | steun | |||||
onderhoudsbypass | Standaard (ingebouwd) | koperen staaf | ||||
Specificaties van de onderhoudsbypass-stroomonderbreker | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Parallelle hoeveelheid | 2 stuks (2 UPS'en delen één parallelle kabel, het onderdeelnummer is WIR-04096-00) | niet ondersteunen | ||||
Parallel gedeeld accupakket | ondersteuning (ingesteld via paneel) | niet ondersteunen | ||||
communicatie | ||||||
Controlepaneel | LED+LCD-scherm (5,7 inch) | |||||
communicatie poort | Standaard RS232; standaard smartcardsleuf (optionele SNMP-kaart) | |||||
SNMP-kaartkit onderdeelnummer | SMP-00003-00 | |||||
fysieke index | ||||||
Gastheer W*D*H | 515*1000*763(mm))/600*1210*1520(mm) | 600*1210*1520 (mm) | 600*1200*2050 (mm) | 600*1210*1520 (mm) | 600*1200*2050 (mm) | 600*1060*2010 (mm) |
UPS-gewicht (KG) | 142/164 | 210.5 | 238 | 307 | 285 | 445 |
Voedingsmodule B*D*H | 650*440*132(mm)-3U | |||||
Gewicht vermogensmodule (KG) | 34,5/st | |||||
Lawaai (minder dan 1m) | <73dB, 1m | |||||
Milieu-indicatoren | ||||||
Werktemperatuur | 0-40℃ | |||||
relatieve luchtvochtigheid tijdens het werken | 0-95% RV, niet-condensatie | |||||
Bewaar temperatuur | -15-60℃ | |||||
relatieve vochtigheid bij opslag | 0-95% RV, niet-condensatie |

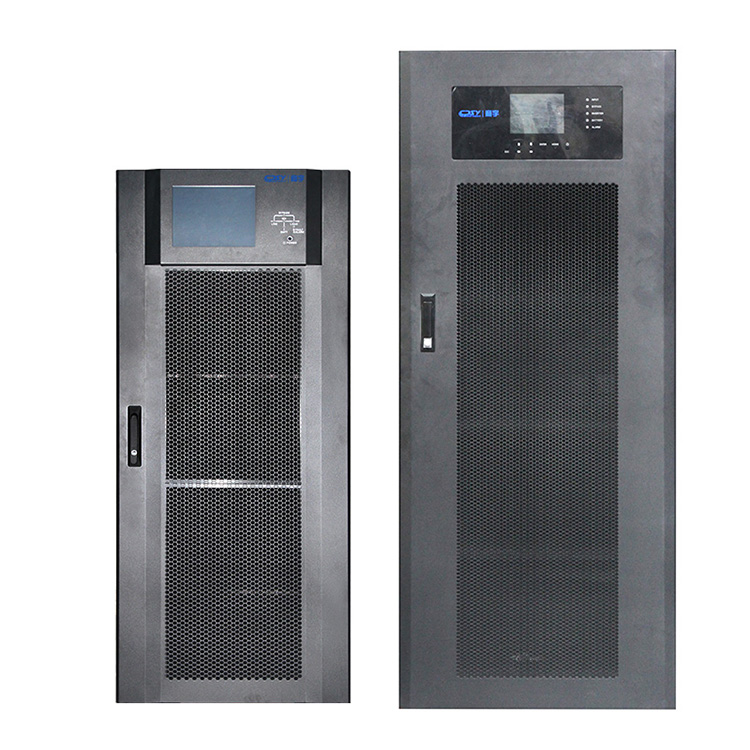

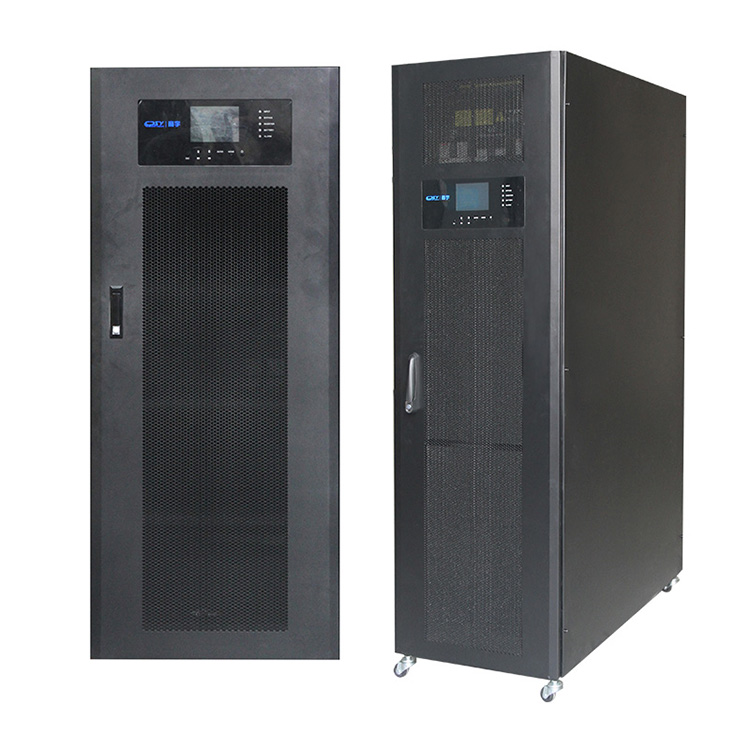

CPSY® modulaire UPS
Modelnummer: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600
UPS-vermogensbereik: 10KVA~600KVA
Functies:
● Hoge frequentie en echte dubbele conversie
● Onafhankelijke voedingsmodule met dubbele DSP-besturingstechnologie (digitale signaalprocessor).
● Uitgangsvermogensfactor 0,9/1
● N+1 digitale parallelle technologie, extreem lage circulatiestroom tussen modules.
● UPS heeft een modulair ontwerp, hot-swappable, intelligent module- en systeembeschermingsontwerp.
● De voedingsmodule maakt gebruik van IGBT-modules in plaats van afzonderlijke componenten.
● Hoge betrouwbaarheid, hoog vermogen, hoge energiedichtheid en hoog rendement, tot meer dan 94,5%
● Elke onafhankelijke module is uitgerust met een onafhankelijke controller om het risico op uitval van een enkel punt te voorkomen.
● Batterij-onafhankelijke oplader, geavanceerd intelligent batterijbeheersysteem (ABM)
● Automatische frequentiedetectie, frequentieconversie van 50/60 Hz
● Koudestartfunctie op accu, optionele lithiumbatterij
● Effectieve software- en hardwarebescherming
● Lineaire reductie bij lage ingangsspanning, verkort de ontlaadtijd van de batterij
● Systeemontwerp met laag geluidsniveau, ventilatorsnelheid verandert op intelligente wijze met de temperatuur, waardoor het geluid wordt verminderd en de levensduur wordt verlengd
● Uitgestelde start na stroomherstel kan worden ingesteld
● Hogere prestaties bij hoge/lage temperaturen
● Sterk aanpassingsvermogen aan lineaire en niet-lineaire belastingen, ingangsstroom THDi <4%
● Gebruiksvriendelijke bedieningsinterface, groot LCD-scherm met hoge resolutie, rijke informatie.
● Multi-platformcommunicatie: RS232 (standaardconfiguratie), USB/RS485/SNMP/AS400 droog contact/SMS-alarm/EPO-functie (optioneel)
Sollicitatie
Groot en middelgroot datacenter
Telecom serverruimtes
Groepsondernemingen
IT-apparatuur.
CPSY® Hot-swappable modulaire ups-voeding die dient als stroombescherming voor bedrijfskritische infrastructuur zoals datacenters, middelgrote tot grote netwerkapparatuur en meer.
CPSY® CPY-serie online modulair UPS-systeem is een niet-geïsoleerde, groene UPS op industrieel niveau, met een geavanceerd modulair stroombeveiligingsconcept. De UPS-architectuur kan het vermogen schalen naarmate de vraag groeit of naarmate een hoger beschikbaarheidsniveau vereist is.
De zeer efficiënte modulaire UPS is een UPS met volledig nominaal vermogen (kVA=kW) die ultieme beschikbaarheid biedt met zijn zelfgesynchroniseerde voedings- en besturingsmodule en opmerkelijk lage totale eigendomskosten (TCO). Naast verticale uitbreiding in één rack bieden beide ook parallelle uitbreiding tot 2 units.
Elke UPS-module beschikt over alle hardware en software die nodig is voor autonome werking: gelijkrichter, omvormer, batterijomvormer, statische bypass-schakelaar, backfeed-beveiliging, besturingslogica, display en nabootsingsdiagram voor monitoring en controle.

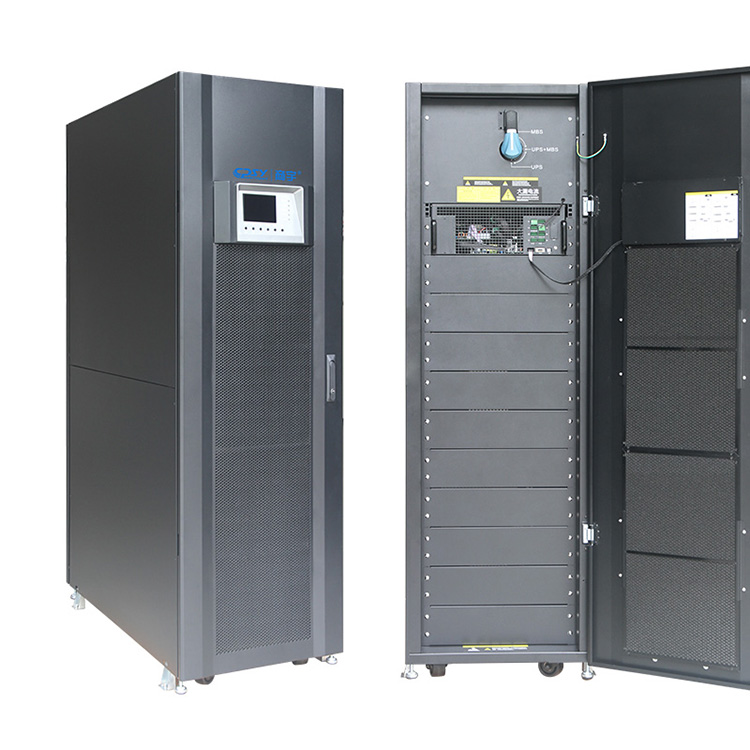

Modulaire UPS uit de CPY-serie
Het UPS-systeem maakt gebruik van een online topologie met dubbele conversie om de beste stroomkwaliteit te leveren, ongeacht de omstandigheden van de inkomende stroom. Deze topologie beschikt ook over een overdrachtstijd van nul, waardoor een optimale werking van het systeem wordt gegarandeerd.
In vergelijking met collega's biedt CPSY®Modular UPS de onderstaande voordelen:
Modulaire UPS-functies en -voordelen
1. Hoge schaalbaarheid
DSP-besturing biedt een verbeterde oplossing met hoge prestaties. Integreer modulair ontwerp en parallelle technologie om toekomstige stroomuitbreiding te vereenvoudigen.
2. N+1 of N+X parallelle redundantie, uitbreiding op aanvraag, besparing op initiële investeringen
Het aantal in de UPS geïnstalleerde voedingsmodules kan worden aangepast aan de stroomvraag, waardoor geen extra vloeroppervlak in beslag wordt genomen en initiële investeringen worden bespaard. Dankzij de parallelle uitbreidingsmogelijkheid van de UPS kunnen gebruikers hun eigen voedingssysteem aanpassen door meerdere UPS'en aan te sluiten om een hogere capaciteit te bereiken en N+X-stroomredundantie te realiseren om het systeem te beschermen tegen stroomuitval.
3. Efficiënte online dubbele conversietechnologie
De modulaire UPS uit de CPY-serie maakt gebruik van online dubbele conversietechnologie en de prestaties bedragen maar liefst 94,5% bij 50% belasting. Het verlaagt de totale totale eigendomskosten (TCO) aanzienlijk.
4. Hoge betrouwbaarheid en hoog rendement
Modulair ontwerp verbetert de onderhoudbaarheid en betrouwbaarheid. Hot-swap is eenvoudig te installeren en te onderhouden, en het uitvallen van een enkele module heeft geen invloed op de normale werking van andere modules, waardoor een continue stroomvoorziening voor belangrijke belastingen wordt geboden.
Het brede ingangsspanningsbereik zorgt voor een zeer efficiënte werking met een uitgangsvermogensfactor van 0,9/1, die voldoet aan de eisen van de nieuwste servers en elke cent aan IT-investeringen optimaliseert.
5. Lage totale eigendomskosten (TCO)
De modulariteit van de CPY-serie combineert innovatie, eenvoud en lage eigendomskosten, en het modulaire ontwerp vermindert de MTTR (mee tijd om te repareren). Dit product is ontworpen voor gebruik in voedingsmodules, STS-modules en batterijmodules. Het vereenvoudigt onderhoud en vervanging en verkort de MTTR (mean time to reparatie).
6. Koude start van de batterij en intelligent batterijbeheer
Het voegt enorme waarde toe aan uw workflow door on-demand kracht te leveren.
Het systeem regelt op intelligente wijze het hele proces van opladen en ontladen, waardoor de levensduur van de batterij effectief wordt verlengd
7. Energiebesparing en milieubescherming
De online ECO-modus werkt om energie te besparen. Wanneer de netvoedingskwaliteit goed is, schakelt de UPS over naar de ECO-modus om de systeemefficiëntie te verbeteren. Wanneer de kwaliteit instabiel is, schakelt de UPS over naar de netmodus om de beste stroomkwaliteit te garanderen.
8. Flexibele batterijconfiguratie voor verschillende toepassingen
Het aantal batterijen kan flexibel worden aangepast. Het past zich aan de variërende stroombehoeften aan en vermindert de uitvaltijd van het systeem. Elke stringspanning kan worden ingesteld van 32 tot 40 cellen.
9. Laadstroom is instelbaar
Zorg voor een maximale laadstroom van 6A/8A/20A voor elke voedingsmodule en kan naar behoefte worden aangepast.
10. LCD-aanraakscherm
Het LCD-touchscreenontwerp beschikt over een gebruiksvriendelijke en intuïtieve interface, waarmee gebruikers het voedingssysteem kunnen monitoren en instellingen kunnen configureren door eenvoudigweg het scherm aan te raken. 7.
11. Compatibele generator
Stroomcontinuïteit kan worden bereikt via generatoren tijdens stroomuitval. Wanneer de UPS op generatorstroom draait, kan de UPS de onstabiele spanning van de generator stabiliseren en betrouwbare stroom leveren.
12. Onderhoudsbypass-schakelaar
Operators kunnen de schakelaar gebruiken om naadloos over te schakelen naar netstroom in bypass-modus, zodat ze snel en veilig onderhoud kunnen uitvoeren zonder het stroomsysteem en de aangesloten apparatuur uit te schakelen.
13. Mogelijkheid voor beheer op afstand
De functie voor extern beheer kan het apparaat bewaken en besturen via de externe beheerkaart (SNMP-kaart, enz.). Gebruikers kunnen ook administratieve taken uitvoeren, zoals gepland afsluiten en opnieuw opstarten.
Multi-communicatie-interfaces, RS485, USB, SNMP, relaiskaartcommunicatie, voor netwerkbeheer en bewaking op afstand
De hoogtepunten van de CPY-serie Modualr UPS in één oogopslag
DPA met Safe-Swap-modules (SSM)
Voor premium beschikbaarheid van stroombeveiliging
Lage totale eigendomskosten (TCO)
Kostenbesparing gedurende de gehele levenscyclus
Flexibiliteit/schaalbaarheid
Gemakkelijke stroomupgrade, betaal naarmate u groeit
Verbeterde onderhoudsgemak
Snel foutherstel
Onmiddellijke foutherkenning
Modulaire ups Aansluiting van externe batterijkast
Voor redundante Multi-Module-systemen wordt normaal gesproken aanbevolen om elke UPS-Module te voorzien van een eigen afzonderlijke batterij.
Om de bescherming van het personeel tijdens de installatie van de UPS te garanderen, moet u ervoor zorgen dat de aansluitingen onder de volgende omstandigheden worden uitgevoerd:
Er is geen netspanning aanwezig in de UPS
Alle belastingen zijn losgekoppeld
De UPS en de externe batterij zijn spanningsvrij
Om de volledige uitschakeling van de modulaire ups uit de CPSY CPY-serie te verifiëren, voert u de volgende stappen uit:
1) Zorg ervoor dat de zekeringen die de UPS voeden in het ingangsverdeelbord allemaal open zijn en dat er geen stroom naar de UPS wordt gevoerd.
2) Zorg ervoor dat de "ONDERHOUDSBYPASS" open is (positie "UIT")
3) Zorg ervoor dat de batterijzekeringen in de externe batterijbehuizing en op de UPS open zijn.
4) Sluit de aarde (PE) aan tussen de UPS en de externe batterijkast.
5) Sluit de overeenkomstige +/-, N, klemmen aan tussen de UPS en de externe batterijbehuizing volgens tekening.
Preventief onderhoudsprogramma
a) Reiniging, een visuele inspectie en een mechanische inspectie van de UPS-modules.
b) Vervanging van defecte onderdelen of preventieve vervanging van onderdelen met een gedefinieerde levensduur.
c) “Updating” van de apparatuur (technische verbeteringen na de levering).
d) Controleer de kalibratie van de gelijkspanning en de uitgangsspanning en frequentie van de omvormer.
e) Controle van de instellingen van de elektronische regeling, de besturing en de alarmcircuits van de gelijkrichter(s) en omvormer(s).
f) Functionele controles van thyristors, diodes, transformatoren, filtercomponenten, b.v. om ervoor te zorgen dat ze binnen de gespecificeerde ontwerpparameters werken.
g) Algehele prestatietest inclusief een simulatie van een nutsstoring met en zonder de belasting.
h) Bewaking van de werking van de batterij in de ontlaad- en oplaadmodus, inclusief eventuele boostlaadtaken.
Voor batterijonderhoud
Wij adviseren deze test minimaal elke 3 maanden uit te voeren, vooral als de batterij tijdens normaal gebruik niet voldoende wordt ontladen.
De ontladingstijd die u gebruikt, moet minimaal de helft van de batterijduur bedragen.
Houd er rekening mee dat als u een volledige batterijtest hebt uitgevoerd om de volledige looptijd van de batterij te verifiëren, de lader minimaal 8 uur nodig heeft om de batterij tot 90% van zijn capaciteit op te laden.
Bij lange uitschakelingsperioden van het UPS-systeem moet het UPS-systeem elke drie maanden minimaal 12 uur in bedrijf zijn om te garanderen dat de batterij volledig is opgeladen. Als dit niet het geval is, is de batterij mogelijk permanent
