U kunt er zeker van zijn dat u Rack Mount UPS in onze fabriek koopt. CPSY® rackgemonteerde UPS-systemen kunnen montageopties bieden voor zowel 2-post als 4-post 19” rackinstallaties. Perfect voor toepassingen zoals een serverrack, datacenters en transport, maar ook voor diverse industriële toepassingen. Andere montageopties zoals toren- en wandmontage en kastinstallaties zijn ook beschikbaar.
De PF=1.0 rackmount-ups bieden Pure Sine Wave-vermogensuitgang voor gevoelige apparatuur die een soepelere en schonere ingangsbron vereist. De zuivere sinusgolfbron zorgt ervoor dat het systeem efficiënter werkt, waardoor het energieverbruik wordt verminderd en elektriciteitskosten worden bespaard.
U kunt er zeker van zijn dat u Rack Mount UPS in onze fabriek koopt. Deze CPSY® HPR-serie Rack Mount UPS is de nieuwste uitvinding van hoogwaardige UPS-producten, die voldoen aan de CE-, ROHS-, IEC-, BS-, UL-, TUV-, SAA-norm en wordt geleverd met een garantie van 2 jaar. De CPSY® 6KVA LCD enkelfasige laagfrequente ups zijn gemaakt van metaal + PCBA, dat is ontworpen om aan de meest veeleisende stroomvereisten te voldoen en eenvoudig te installeren en te onderhouden is. Het combineert de nieuwste technologie met hoge energie-efficiëntie en technologie met hoge vermogensdichtheid, waardoor een klein formaat, stabiele prestaties en concurrerende prijzen voor UPS-producten worden bereikt.
Het CPSY® HP33-serie online UPS-systeem met dubbele conversie maakt gebruik van geavanceerde DSP-besturing en N+X-redundantieontwerp om de betrouwbaarheid te verbeteren. Met een hoge arbeidsfactor (PF) en ECO-modus voor energiebesparing is de HP33-serie de kosteneffectieve keuze in de branche. Het wordt veel gebruikt voor serverruimtes, personal computers, datawarehouses, medische klinieken, industriële toepassingen en kantoorfaciliteiten.
Model | HPR1101B/H | HPR1102B/H | HPR1103B/H | HPR1106H | HPR1110H |
Fase | Enkelfasig en aarding | ||||
Machtsratten | 1000VA/900W | 2000VA/1800W | 3000VA/2400W | 6000VA/4800W | 10000VA/8000W |
INVOER | |||||
Spanningsbereik | 110-300VAC @ 50% belasting of 160-280VAC @ 100% belasting | ||||
Frequentiebereik | 50Hz/60Hz (automatische detectie) | ||||
Frequentiebereik | ≥0,99 bij 100% belasting | ||||
UITGANG | |||||
Normale spanning | 208/220/230/240VAC | ||||
Spanningsbereik (batterijmodus) | ±1% | ||||
Frequentiebereik (normale modus) | 46 Hz-54 Hz of 56 Hz-64 Hz | ||||
Frequentiebereik (batterijmodus) | 50 Hz ± 0,1 Hz of 60 Hz ± 0,1 Hz | ||||
Golfvormvervorming | ≤3%THD (lineaire belasting), ≤5%THD (niet-lineaire belasting) | ||||
Krachtfactor | 0,8/0,9 | ||||
Crest-factor | 3:01 | ||||
Overdrachtstijd | 0 ms | ||||
Golfvorm | Zuivere sinusgolf | ||||
EFFICIËNTIE | |||||
Normale modus | 88% | 89% | 90% | 92% | 93% |
ACCU | |||||
Type batterij | Verzegelde onderhoudsvrije loodzuuraccu | ||||
Aantal (stuks, standaardmodel) | 2*9ah batterij | 4*9ah batterij | 6*9ah batterij | DAT | DAT |
Hoeveelheid (stuks, langetermijnmodel) | 3 | 6 | 8 | 16 stuks standaard, 16-20 (aanpassen) | |
Laadstroom (MAX) | 1,0A | 6,0A | |||
WEERGAVE | |||||
LCD-scherm | Belasting, batterijcapaciteit, normale modus, batterijmodus, bypass, mislukking |
||||
VERWARMEND | |||||
Batterijmodus | Klinkt elke 4 seconden | ||||
Lage batterij | Klinkt elke 1 seconde | ||||
Overbelasten | Klinkt elke seconde | ||||
Schuld | Controversieel klinkend | ||||
Fysieke karakteristieken | |||||
Afmeting, D×B×H (mm) | 410×438×88[2U] | ]438*615*86[2U]/410×438×88[2U | 600×438×133[3U] | ||
Netto gewicht (kg) | 11 / 7.2 | 18,7 / 8,9 | 23,7 / 9,0 | 14 | 18 |
WERKOMGEVING | |||||
Vochtigheid | 20~90% (niet-condenserend), 0~40℃ Celsius | ||||
Geluidsniveau | minder dan 50dB@1m | minder dan 55dB@1m | minder dan 58dB@1m | ||
ONDERHOUD | |||||
Modbus RS-232/RS485 | Ondersteuning voor Windows 2000/2003/XP/Vista/2008, Windows7/8, Linux, Unix en MAC | ||||
SNMP (optioneel) | SNMP en internetbeheer |

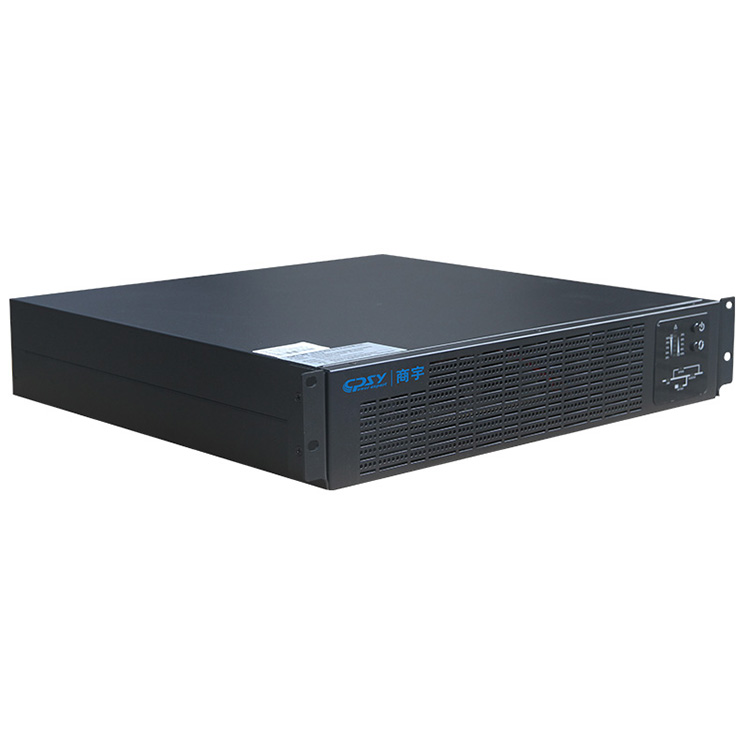

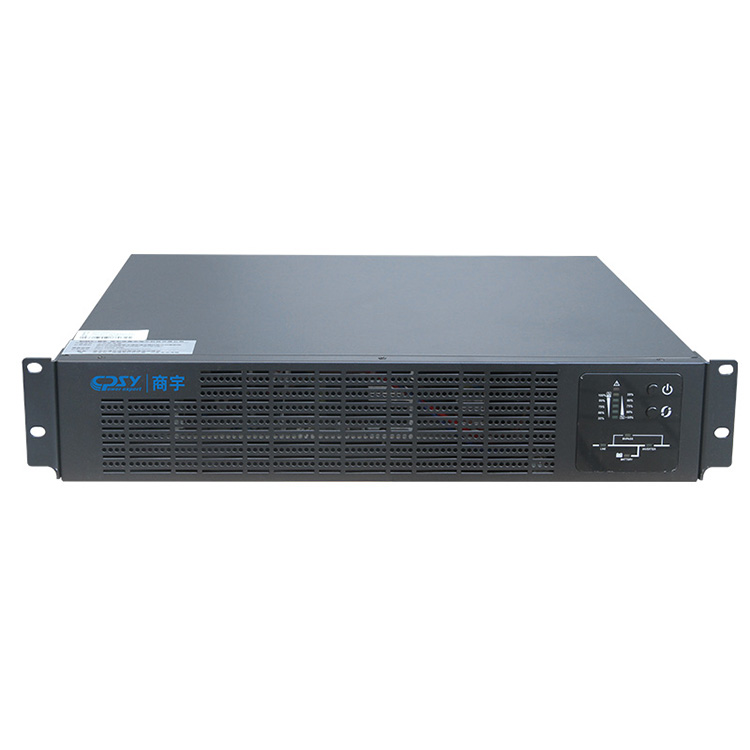

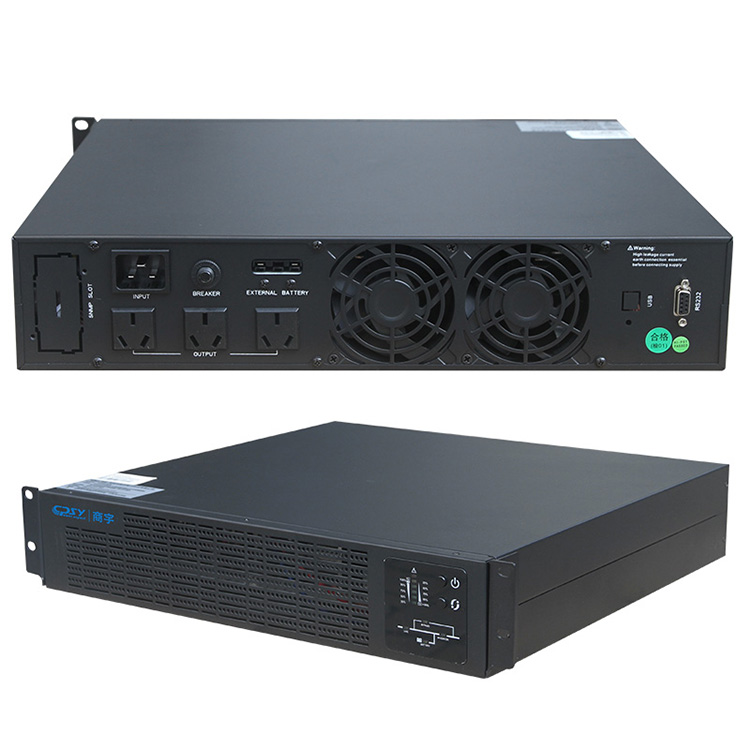

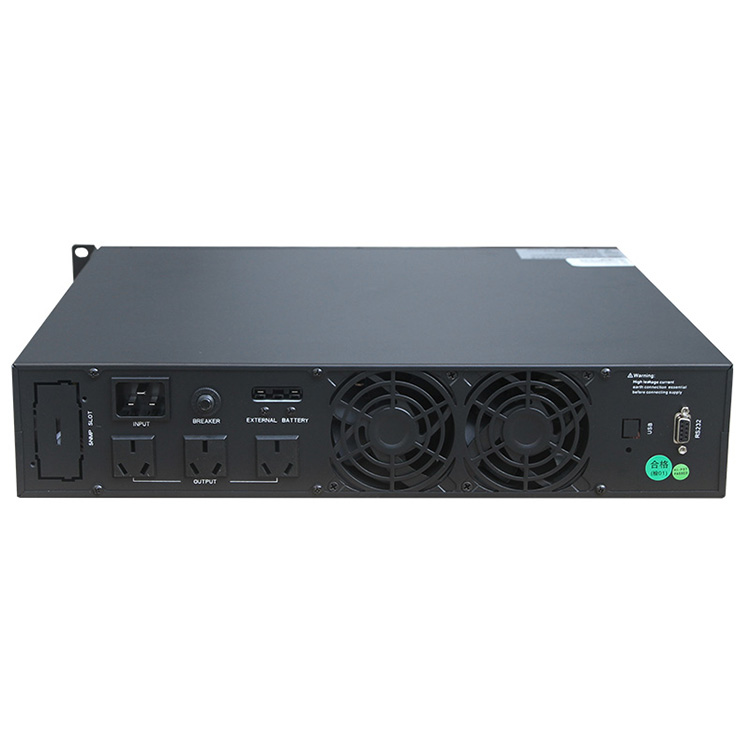

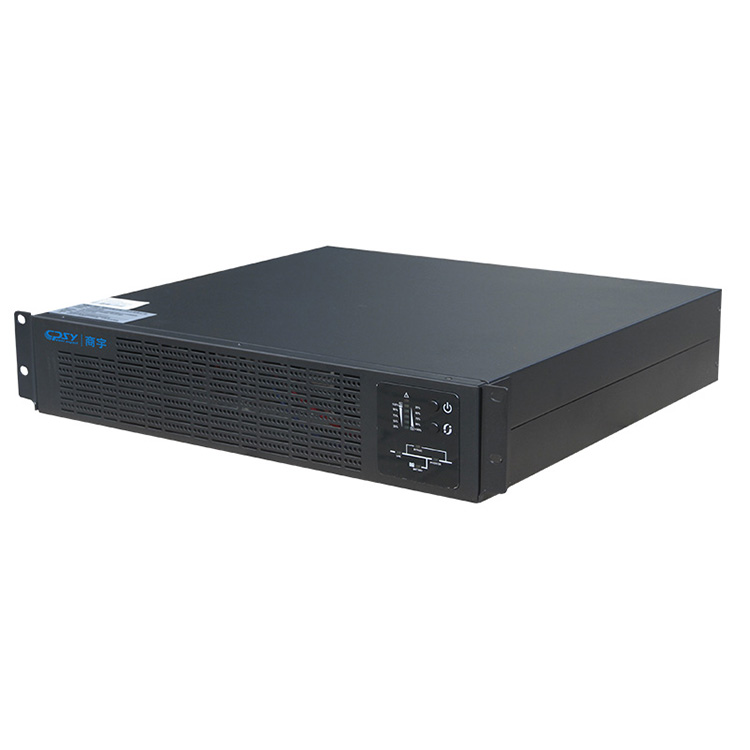

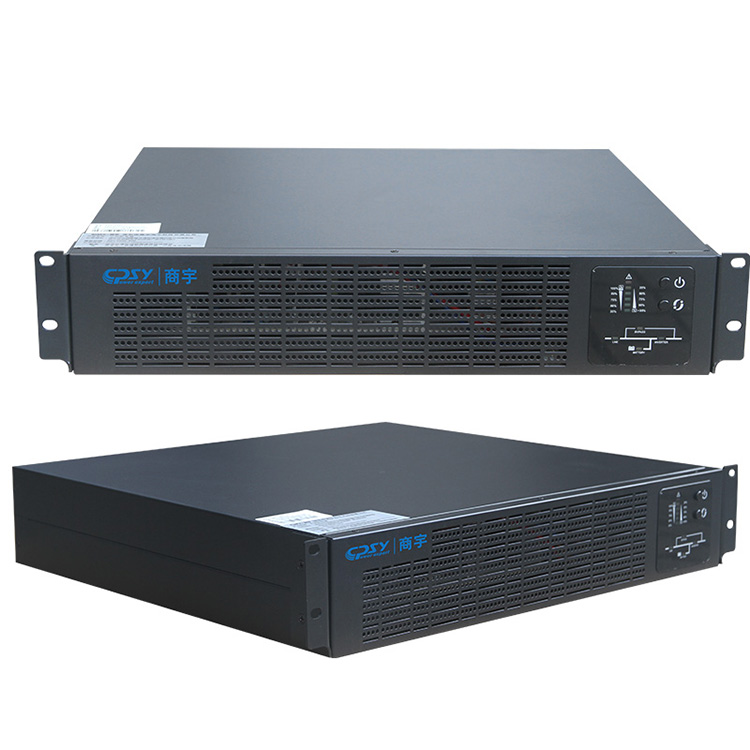

CPSY® HPR-serie 1-40KVA rackmontages
Modelnr.:HPR1101H(B)/HPR1102H(B)/HPR1103H(B)/HPR1106H/HPR1110H/HPR3110H/
HPR3315H/HPR3320H/HPR3330H/HPR3340H
UPS-vermogensbereik: 1KVA~40KVA
Kenmerken van UPS voor rackmontage:
Hot-swappable batterijen/UPS, flexibel ontwerp, eenvoudige installatie en onderhoud (plug and play)
Geavanceerd batterijbeheer (ABM), instelbare laadstroom via LCD-paneel
Hoogfrequente echte online dubbele conversietechnologie, die de belasting kan beschermen tegen alle ingangsinterferentie
DSP (Digital Signal Processor) besturingstechnologie, microprocessorbesturing geoptimaliseerde betrouwbaarheid
Actieve arbeidsfactorcorrectie (APFC), ingangsvermogensfactor tot 0,99
Uitgangsvermogensfactor 0,9/1
Groot ingangsspanningsbereik (110V~300Vac) en frequentiebereik (40~70Hz), programmeerbare uitgangsspanning
Lage exploitatiekosten, externe onderhoudsbypass
Automatische detectiefrequentie
Koude start accu, geen netinvoer
Ventilatieontwerp aan de achterkant en ventilator met variabele snelheid
Effectieve hardware- en softwarebescherming
Intelligente batterijlaadtechnologie, instelbare oplaadmodus op twee of drie niveaus, snel en stabiel opladen, 90% capaciteitsherstel in 4 uur (standaard UPS), maximale levensduur van de batterij
Lineaire reductie bij lage ingangsspanning vermindert de ontlaadtijd van de batterij
Een uitgestelde start kan worden ingesteld nadat de stroom is hersteld

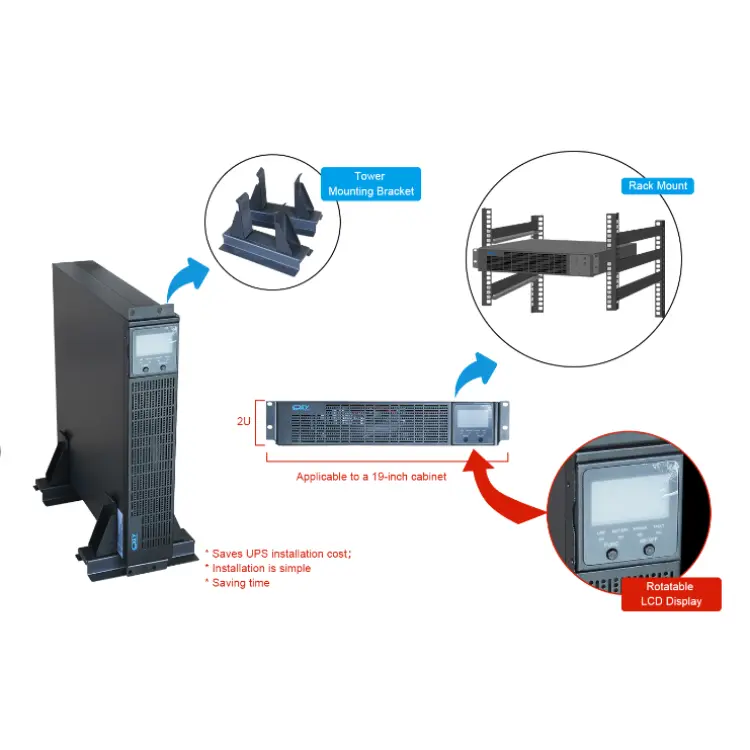

Configureerbaar als toren- of rekmontage met draaibaar display
Draaibaar multifunctioneel LCD-paneel, grafisch LCD-display met interactieve meertalige gebruikersinterface, verschillende functies kunnen worden ingesteld via het LCD-scherm: uitgangsspanning, EOD, automatische start, bypass-modus, ECO-energiebesparende modus en 50Hz/60Hz frequentieconversiemodus
Multi-platformcommunicatie: standaard RS232, optionele USB, ModBus-kaart (RS-485 en TCP/IP), AS400 droog contact, SNMP-kaart, SMS-alarm, noodstroomuitschakeling (EPO), passief contact, MBS (externe onderhoudsbypass-schakelaar ), omgevingsbewakingssonde, relaiskaart met I/O-contacten
Efficiëntie tot 95,5%, ECO-energiebesparende modus 98%
compatibele generator
Er kunnen maximaal negen externe batterijmodules (EBM's) op de UPS worden aangesloten voor een langere looptijd
Boost en trim automatische spanningsregeling (AVR)
Vermogensregeling, automatische zelftest, automatische herstart van de belasting na uitschakeling van de UPS
USB/seriële aansluiting, resetbare stroomonderbreker
Slim batterijbeheer, melding van losgekoppelde batterij/melding van batterijstoring/voorspellende storingsmelding
Handmatig bediende onderhoudsbypass-schakelaar (optioneel)
Parallel tot 3 units voor redundantie of extra capaciteit
Rackmontagekit kan eenvoudig in een standaard 19-inch rack worden gemonteerd
1U automatische omschakelaar (ATS)
Veelvoorkomende eigenschappen:
● Groot ingangsspanningsbereik terwijl ingangs-PF>99%
● 19” standaardkast en batterijkast
● Volledige bescherming tegen overspanning, kortsluiting en te hoge temperatuur
● LCD/LED-display, dat alle bedrijfsstatussen controleert
● Automatische aanpassing van de ventilatorsnelheid
● Overvloedige interface: RS232, USB, SNMP, intelligente kaart
Unieke kenmerken:
● Hoog rendement, tot 95%
● kVA=kW, vermogen PF=1
● Intelligent laadbeheer, waardoor de levensduur van de batterij effectief wordt verbeterd
● 3 technologieniveaus, compatibel met gecompliceerde belasting
Toepassing: Industriële omgevingen, medische faciliteiten, laboratoriumapparatuur, etc. zijn belangrijke apparatuur voor stroomvoorziening en bescherming.
Sollicitatie
Servers.
Educatieve instituten.
BFS
Gezondheidszorgsystemen.
Telecommunicatieapparatuur.
Kleine en middelgrote datacenters.
CNC-machines.
Farmaceutische apparaten.
Röntgenmachines.
Industriële voorzieningen.
Professionele eenfasige Rack-gemonteerde UPS voor de meest veeleisende toepassingen, onderhoudt de stroom voor kritieke servers, PoS, werkstations, clusters en elimineert binnenkomende stroomstoringen. De dunste en volledig rack-tower converteerbare module kan met servers in dezelfde kast worden geïnstalleerd.
Wij leveren eenfasige UPS Rack Mount UPS voor serverruimte-, IT- en telecomtoepassingen, industriële toepassingen enz. De Rack Mount UPS kan in de netwerkrekken worden gemonteerd en kan ook worden omgebouwd tot toren-UPS. Het digitale display van de UP kan worden aangepast in de horizontale positie voor het rekmontagetype en de verticale positie voor het torentype. De capaciteit van eenfasige RM/RT UPS begint van 1 KVA tot 40 KVA.
HPR-serie rackmount-ups hebben een gepatenteerd modulair ontwerp om de flexibiliteit van stroomuitbreiding en onderhoud te vergroten. Door simpelweg de vier schroeven op de connectorkast te verwijderen, kan de voedingsmodule eenvoudig uit de kast worden verwijderd zonder dat er kabels hoeven te worden losgekoppeld. Er is geen extra kastchassis nodig. het verticale/horizontale conversieontwerp vergroot de flexibiliteit en schaalbaarheid van de modulaire UPS.
De HPR-serie ups is een rackgemonteerde versie van de populaire. Geavanceerde dubbele conversietechnologie biedt het hoogste niveau van betrouwbaarheid en bescherming voor kritieke servers, IT-systemen voor gegevensverwerking en spraak-/datatoepassingen, waardoor ze de ideale keuze zijn in serverruimtes met 600 mm diepe racks.
Voor toepassingen die meerdere uren autonomie vereisen, zijn de CPSY HPR-serie rackmount-ups uitgerust met een 6 A batterijlader en extra batterijpakketten voor extra looptijd. Deze plug-and-play UPS-systemen zijn ontworpen voor standaard 19-inch kastrekken en zijn voorzien van een Cold Start-functie waarmee ze kunnen opstarten, zelfs als er geen netvoeding is. Kies uit een breed scala aan bedrijfsmodi (d.w.z. ON LINE, ECO, SMART ACTIVE, STANDBY OFF, Frequentieomvormer) om de prestaties te verbeteren en de energie-efficiëntie te verbeteren.
In vergelijking met toren-ups zijn de voordelen van CPSY®-rackmontages zoals hieronder:
Item | Toren omhoog | Rackmount-ups | Modulaire ups |
Uitgangsvermogensfactor | 0,8/0,9/1 | 0,9/1 | 1 |
manier geïnstalleerd | vloer | Vloer/muur/in een kast | in een kast |
onderhoudsbypass | Standaard/optioneel | optioneel | Standaard/optioneel |
ruimte | groot | klein | klein |
gecentraliseerd | Ja | Ja | Ja |
Kosten | laag | midden | hoog |
N+X-functie | Ja | Ja | Ja |
uitbreiden en onderhouden | complex | Eenvoudig | Eenvoudig |
UPS-capaciteit | groot | klein | groot |
Gebruik | Alle | Server, beveiliging en netwerk voornamelijk | Datacenter voornamelijk |
In feite zijn rack-UPS, modulaire UPS en toren-UPS allemaal batterij-backup-apparaten. Het grootste verschil tussen beide is het uiterlijk en de installatiemethode. Toren-UPS is de meest voorkomende server die we kunnen zien, die op de vloer of op tafel kan worden geplaatst, terwijl rack-UPS en modulaire UPS in de kast moeten worden geïnstalleerd en samen met de server- en netwerkapparatuur in de rackstructuur moeten worden geïnstalleerd. In een standaard kast. De gemeenschappelijke voordelen van in een rack gemonteerde en modulaire UPS-voedingen zijn ruimtebesparend en eenvoudig beheer, en de hot-swappable functie kan de installatie- en onderhoudstijd van het systeem aanzienlijk verkorten. Het verschil is dat in racks gemonteerde UPS'en de neiging hebben zich te concentreren op kleine en middelgrote capaciteiten, terwijl modulaire UPS'en zeer grote capaciteiten kunnen bereiken via parallelle verbinding, en dat het falen van een enkele module de normale werking van andere modules niet zal beïnvloeden.
Voordelen van in een rack gemonteerde UPS.
1. Gemakkelijk uit te breiden en te onderhouden
Wanneer het nodig is om meerdere servers, netwerkkabels, switches, routers, netwerkapparatuur, enz. te gebruiken om tegelijkertijd te kunnen voldoen aan hogere servertoepassingsvereisten, is het eenvoudig om rack-UPS te installeren en toe te voegen in plaats van toren-UPS. De in een rack gemonteerde UPS bevindt zich in de kast en alle datakabels zijn in de kast geplaatst en geïntegreerd met de laadapparatuur om een eenvoudige indeling van de computerruimte te realiseren, het ruimtegebruik te verbeteren en gecentraliseerde monitoring en beheer te vergemakkelijken. Van buitenaf kunnen we geen datakabels zien, het is schoon, stofdicht, veilig, geen rommel, warmteafvoer, stof- en ratbestendig.
2. Hoge beveiliging
In geval van schade, vandalisme, datalekken. De server en UPS moeten op een veilige plaats worden bewaard. Kasten zijn meestal afgesloten en vereisen geen handmatig beheer.
3. Parallelle redundantie, stabiele werking en hoge betrouwbaarheid.
4. Bespaar ruimte
De rack-UPS neemt slechts 1U rackruimte in beslag en beschermt netwerkapparatuur in racks waar de ruimte schaars is.
Dit type server heeft echter ook veel beperkingen. Het kost meer dan een toren-UPS, maar vereist minder apparatuur om te installeren dan een toren-UPS.
We raden klanten aan een toren- of rack-UPS te kiezen op basis van de werkelijke behoeften, het installatiegebied, het vereiste vermogen, de plaatsingsomgeving, enz.
De UPS-plaatsingsomgeving is de sleutel om toren-UPS te onderscheiden van rack-UPS. Als u een nette computerruimte of een werkgroep met hoge milieueisen nodig heeft, heeft u een in een rack gemonteerde UPS-voeding nodig, anders is een UPS van het torentype geschikter.
Er worden typen ononderbroken stroomvoorziening voor rackmontage aangeboden
STANDBY UPS – De Standby UPS is een kosteneffectieve UPS die basisbatterijback-up en overspanningsbeveiliging biedt. Deze functies helpen de uitvaltijd van apparatuur en gegevensverlies tijdens stroomonderbrekingen te verminderen. Stand-by UPS wordt meestal gebruikt om afzonderlijke werkstations, geldautomaten/kiosken, IP-telefonie en POS-terminals te beschermen.
LIJN INTERACTIEVE UPS – Deze middenbereikbeveiliging voegt de functie Automatische spanningsregeling (AVR) toe aan de Stand-by UPS-topologie. Line Interactive UPS wordt meestal gebruikt om servers, kleine netwerksystemen, IP-telefonie, POS-terminals en POE-apparatuur te beschermen.
DUBBELE CONVERSIE-UPS – Deze UPS-topologie zet wisselstroom eerst om in gelijkstroom en zet deze vervolgens weer om in zuivere sinusvormige wisselstroom. Online UPS worden het meest gebruikt om bedrijfskritische toepassingen te beschermen, waaronder kritieke servers, telefoonsystemen, medische apparaten en apparatuur die een lange batterijduur vereisen.
GEÏSOLEERDE ONLINE UPS – Geïsoleerde Online UPS wordt ook wel een Power Conditioned Online UPS of Laboratory Grade UPS genoemd. Deze premiumtechnologie voegt een galvanische scheidingstransformator toe aan de online UPS-topologie en biedt bescherming tegen common-mode-ruis. De Geïsoleerde Online UPS wordt gebruikt om de schoonste stroom te leveren in veeleisende toepassingen zoals industriële omgevingen, laboratoria en medische toepassingen.
CPSY raadt aan om de eerste onderhoudsbeurt uit te voeren binnen 12 maanden na de datum van inbedrijfstelling of binnen 24 maanden na de leveringsdatum of binnen 36 maanden na de productiedatum. De daaropvolgende onderhoudsbeurten moeten elke 12 maanden worden uitgevoerd.
